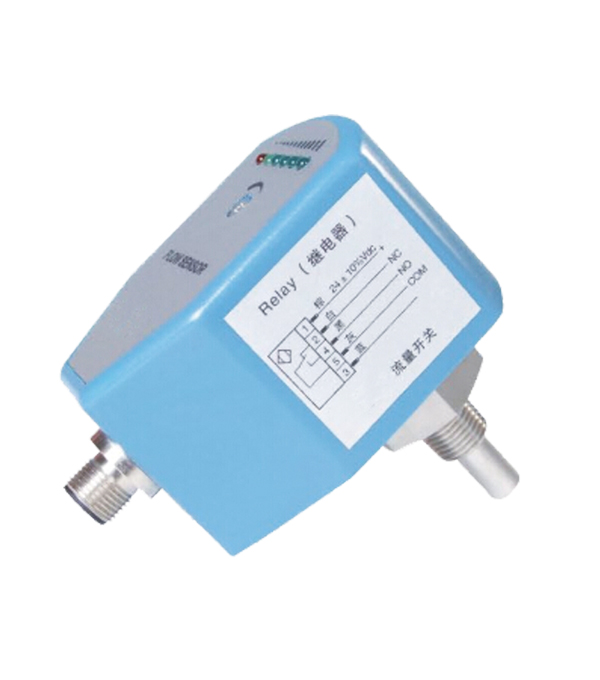

一、概述
基于熱式原理,在封閉的探頭內包含兩個電阻,其中一個被加熱作為探測電阻,另一個未被加熱作為基準電阻,當介質流動時,加熱電阻上的熱量被帶走,電阻值被改變。兩個電阻差值被用作判斷流速的依據。
二、產品特點
無活動部件,免維護,安裝方便,一種型號使用多種管徑要求,開關量連續可調,壓力損失低,結構緊湊,LED顯示流動趨勢及開關狀態
三、適用場合
氣液兩用型,可用于氣動和液壓系統,可用于循環水、切削液及潤滑油的斷流監測,以及泵的空轉保護。
LED功能及設定(開關量型)
○ 紅色LED亮:斷流或流速低于設定值開關釋放或模擬量處于4mA
○ 黃色LED亮:流速等于設定值開關動作
○ 黃色及綠色LED亮:流速大于設定值,綠燈變亮越多表明流速越大
LED功能及設定(模擬量型)
模擬量輸出型流量傳感器,輸出為4...20mA,正比于流速,輸出為非線性。每個傳感器又兩個旋鈕,一個為“上限(20mA)”一個為“下限(4mA)”,用于輸出設定
○ 紅色LED亮:流量小于最低限。輸出<4mA
○ 綠色LED亮:表明流量處于設定范圍內。4mA<輸出<20mA
將流量傳感器裝好,使介質以需要檢測的低限流速流動,調整下限旋鈕,使第一個綠色LED亮(4mA);使介質以需要檢測的上限流速流動,調整上限旋鈕,使第五個綠色LED亮(20mA);伺候,輸出將正比于上限和下限之間的流速,即4mA對應下限流速,20mA對應上限流速。
設定范圍 | 1...150cm/s(水) |
---|---|
3...300cm/s(油) | |
20...2000cm/s(空氣) | |
信號輸出 | PNP,NPN,繼電器,模擬量(4...20mA) |
常開+常閉(SPDT) | |
供電 | 24V±20%DC或230V±15%AC |
接通電流 | 最大400mA(PNP或NPN型) 最大4A(繼電器型) |
空載電流 | 最大80mA |
流量指示 | LED排(6個) |
設定方式 | 電位計設定 |
耐壓范圍 | 100bar |
溫度梯度 | 4℃/s |
響應時間 | 1-13s,典型值2s |
初始化時間 | 8s |
電氣保護 | 相反,短路,過載保護 |
防護等級 | IP67 |
介質溫度 | -20-80℃ |
環境溫度 | -20-80℃ |
儲存溫度 | -20-100℃ |
接線方式 | M12接插件/直接,附2米線可選 |
材質 | 探頭:不銹鋼 |
外殼:PBT | |
重量 | 0.4KG |
注:1)模擬量輸出型只有直流供電
2)模擬量輸出型只有M12接插件,交流供電性只有直接付線
TXZL11- | G12 | H | D | P | P | Q | 詳述 |
---|---|---|---|---|---|---|---|
TXZL11- | TXZL11系列電子式流量開關(傳感器) | ||||||
G12 | 接口螺紋G1/2 | ||||||
G14 | 接口螺紋G1/4 | ||||||
H | 接口螺紋外螺紋 | ||||||
D | 直流24V±20%供電 | ||||||
W | 交流230V±15%供電 | ||||||
P | PNP輸出 | ||||||
N | NPN輸出 | ||||||
C | 繼電器輸出 | ||||||
A | 4...20mA輸出 | ||||||
R | 常開+常閉輸出(SPDT) | ||||||
Q | 接插件式 | ||||||
C | 直接附線式 |
配件選型
ZL04 | PU | 02 | F | G | 詳述 |
---|---|---|---|---|---|
ZL04 | M12四芯附線接插件 | ||||
SL04 | 自接線式M12 附線接插件 | ||||
PU | PUR材質 | ||||
02 | 2米長 | ||||
05 | 5米長 | ||||
10 | 10米長 | ||||
F | 母插頭 | ||||
G | 直型 | ||||
W | 彎型 |
