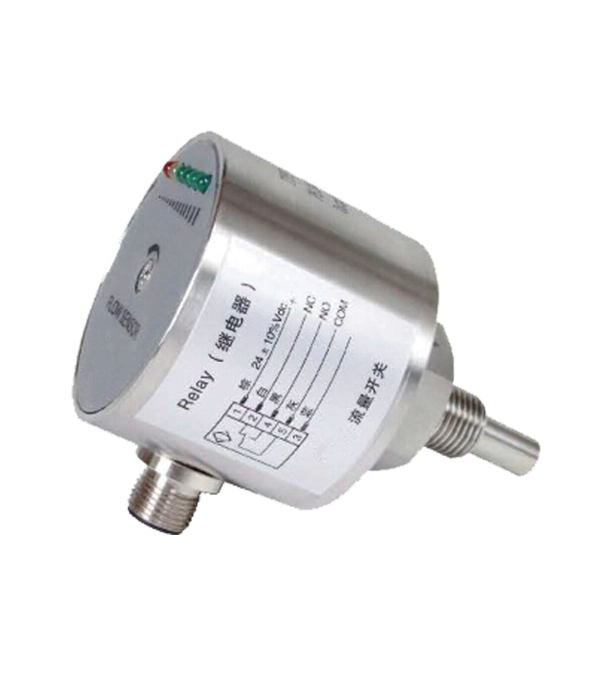

一、概述
基于熱式原理,在封閉的探頭內包含兩個電阻,其中一個被加熱作為探測電阻,另一個未被加熱作為基準電阻,當介質流動時,加熱電阻上的熱量被帶走,電阻值被改變,兩個電阻差值被用作判斷流速的依據。
二、特點
無活動部件,免維護,安裝方便,一種型號使用多種管徑要求。開關量連續可調,壓力損失低,結構緊湊,LED顯示流動趨勢及開關狀態。
三、適用場合
液氣兩用型,可用于氣動和液壓系統,可用于循環水/卻小葉及潤滑油的斷流監測,以及泵的空轉保護。
設定范圍 | 1...150cm/s(水) |
---|---|
3...300cm/s(油) | |
20...2000cm/s(空氣) | |
信號輸出 | PNP,NPN,繼電器 |
常開+常閉(SPDT) | |
供電 | 24V±20%DC或230V±15%AC |
接通電流 | 最大400mA(PNP或NPN型) |
最大1A@48V ac/dc(繼電器型) | |
空載電流 | 最大80mA |
流量指示 | LED排(6個) |
設定方式 | 電位計設定 |
耐壓范圍 | 100bar |
溫度梯度 | 4℃/s |
響應時間 | 1-13s,典型值2s |
初始化時間 | 8s |
電氣保護 | 相反,短路,過載保護 |
防護等級 | IP67 |
介質溫度 | -20--80℃ |
環境溫度 | -20--80℃ |
儲存溫度 | -20--100℃ |
接線方式 | M12接插件/直接,附2米線可選 |
材質 | 探頭:不銹鋼 外殼:不銹鋼 |
重量 | 0.4KG |
LED功能及設定(開關量型)
○紅色LED亮:斷流貨流速低于設定值開關釋放或模擬量出于4mA
○黃色LED亮:流速等于設定值開關動作
○黃色及綠色LED亮:流速大于設定值,綠燈變亮越多表明流速越大
將流量開關莊海,使介質以需要檢測的流速流動,調整電位計,使第一個綠色LED恰好變亮.伺候當流速低于當前值時,開關就釋放.若要使開關點比當前流速小,可調整電位計使綠色LED多亮一些
TXZL12- | G12 | H | G | P | R | C | 詳述 |
---|---|---|---|---|---|---|---|
TXZL12- | TXZL12系列電子式流量開關(傳感器) | ||||||
G12 | 接口螺紋G1/2 | ||||||
G14 | 接口螺紋G1/4 | ||||||
H | 接口螺紋外螺紋 | ||||||
G | 直流24V±20%供電 | ||||||
P | PNP輸出 | ||||||
N | NPN輸出 | ||||||
C | 繼電器輸出 | ||||||
R | 常開+常閉輸出(SPDT) | ||||||
C | 接插件式 | ||||||
Z | 直接附線 |
配件選型
ZL04- | PU | 02 | M | Z | 詳述 |
---|---|---|---|---|---|
ZL04- | M12四芯附線接插件 | ||||
SL04- | 自接線式M12附線接插件 | ||||
PU | PUR材質 | ||||
02 | 2米長 | ||||
05 | 5米長 | ||||
10 | 10米長 | ||||
M | 母插頭 | ||||
Z | 直型 | ||||
W | 彎型 |
