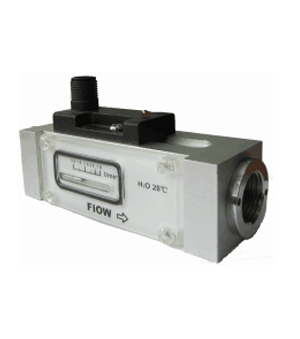

一、概述
在線式安裝,機械式流量開關,用于液體介質。兼顧的塑料,鋁或不銹鋼外殼可選。
二、產品特點
壓力損失小,良好的重復性,抗污能力。機械部分與電子部分完全隔離,適用于小流量經濟型。帶有開關設定刻度,用戶無須在現場設定。LED顯示開光狀態,雙開關量輸出可供選擇。
三、適用場合
工業自動化/機械設備/空氣壓縮工業/制冷及空調。
設定范圍 | 詳見下表 |
---|---|
重復性 | ±5%總量程 |
遲滯 | 視開關點而定,最小0.6L/Min |
開關設定刻度 | 介質為水,溫度20℃,水平安裝狀態進行標定的.安裝位置,介質和溫度變回會對開關值略有影響 |
LED顯示 | 直流供電LED顯示開關狀態 交流無LED顯示 |
接線方式 | M12接插件 |
輸出 | 干簧開關,容量24VDC/250VAC,100mA |
耐壓 | 50bar(鋁型) |
平均壓力損失 | 0.3bar(在25L/min) |
介質溫度 | 0~90℃ |
防護等級 | IP65 |
材質 | 外殼:陽極氧化鋁,活塞:POM塑料 彈簧:不銹鋼,密封:NBR |
型號 | 壓力bar | 最大流量L/min(水) | 可調范圍L/min(水) | G mm | L mm | H mm | B mm | X mm | 重量kg |
---|---|---|---|---|---|---|---|---|---|
TX40-008...L008 | 50 | 40 | 0.60..8 | G1/4 | 93 | 36 | 30 | 12 | 0.22 |
TX40-010...L008 | 50 | 40 | 0.60..8 | G3/8 | 93 | 36 | 30 | 15 | 0.20 |
TX40-015...L008 | 50 | 40 | 0.60..8 | G1/2 | 93 | 36 | 30 | 15 | 0.18 |
TX40-020...L008 | 50 | 40 | 0.60..8 | G3/4 | 105 | 36 | 35 | 15 | 0.23 |
TX40-025...L008 | 50 | 40 | 0.60..8 | G1 | 105 | 36 | 40 | 15 | 0.32 |
TX40-008...L015 | 50 | 40 | 1...15 | G1/4 | 93 | 36 | 30 | 12 | 0.22 |
TX40-010...L015 | 50 | 40 | 1...15 | G3/8 | 93 | 36 | 30 | 15 | 0.20 |
TX40-015...L015 | 50 | 40 | 1...15 | G1/2 | 93 | 36 | 30 | 15 | 0.18 |
TX40-020...L015 | 50 | 40 | 1...15 | G3/4 | 105 | 36 | 35 | 15 | 0.23 |
TX40-025...L015 | 50 | 40 | 1...15 | G1 | 105 | 36 | 40 | 15 | 0.32 |
TX40-015...L025 | 50 | 40 | 2...25 | G1/2 | 93 | 36 | 30 | 15 | 0.18 |
TX40-020...L025 | 50 | 40 | 2...25 | G3/4 | 105 | 36 | 35 | 15 | 0.23 |
TX40-025...L025 | 50 | 40 | 2...25 | G1 | 105 | 36 | 40 | 15 | 0.32 |
TX40- | 008 | G | D | L | 015 | M | 1 | |
---|---|---|---|---|---|---|---|---|
TX40- | TX40系列活塞式流量開關 | |||||||
008 | 螺紋接口G1/4 | |||||||
010 | 螺紋接口G3/8 | |||||||
015 | 螺紋接口G1/2 | |||||||
020 | 螺紋接口G3/4 | |||||||
025 | 螺紋接口G1 | |||||||
G | 內螺紋 | |||||||
D | 直流供電24V±20%DC | |||||||
J | 交流供電230V±15%AC | |||||||
L | 陽極氧化鋁外殼 | |||||||
008 | 設定范圍:0.6...8L/min | |||||||
015 | 設定范圍:1...15L/min | |||||||
025 | 設定范圍:2...25L/min | |||||||
M | M12接插件 | |||||||
Z | 直接附線 | |||||||
1 | 1個開關點輸出 |
訂貨時請注明介質流向,介質種類,管徑及期望設定值.我們可在出廠時幫您完成設定.
若是氣體介質,請注明壓力(表壓/絕壓),溫度及介質種類
配件選型
ZL04- | PU | 02 | M | Z | 詳述 |
---|---|---|---|---|---|
ZL04- | M12四芯附線接插件 | ||||
SL04- | 自接線式M12附線接插件 | ||||
PU | PUR材質 | ||||
02 | 2米長 | ||||
05 | 5米長 | ||||
10 | 10米長 | ||||
M | 母插頭 | ||||
Z | 直型 | ||||
W | 彎型 |
