一、概述

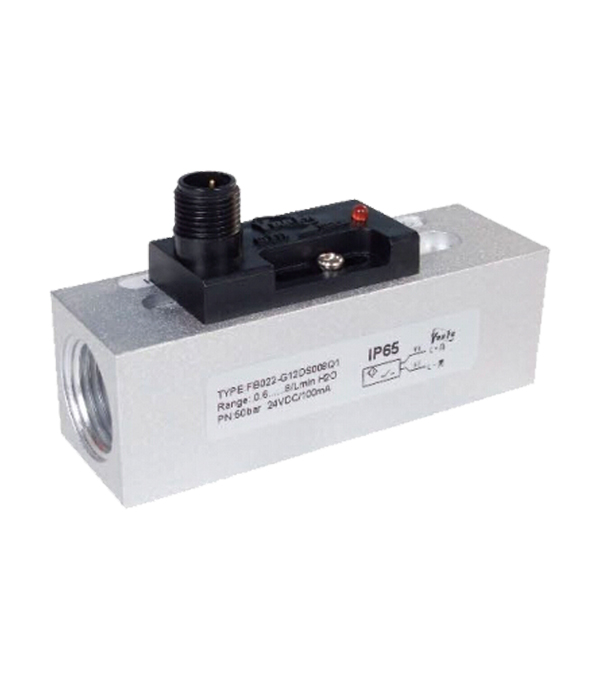

在線式安裝，機械式流量開關，用于液體介質。兼顧的塑料，鋁或不銹鋼外殼可選。

二、特點
壓力損失小，良好的重復性，抗污能力。機械部分與電子部分完全隔離，適用于小流量經濟型。帶有開關設定刻度，用戶無須在現場設定.LED顯示開光狀態,雙開關量輸出可供選擇。

三、適用場合
主要適用于液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。



設定范圍詳見下表
重復性±5%總量程
遲滯視開關點而定,最小0.6L/Min
開關設定刻度介質為水,溫度20℃,水平安裝狀態進行標定的.安裝位置,介質和溫度變回會對開關值略有影響
LED顯示直流供電LED顯示開關狀態
交流無LED顯示
接線方式M12接插件
輸出干簧開關,容量24VDC/250VAC,100mA
耐壓10bar(塑料)  50bar(鋁型)  100bar(不銹鋼)
平均壓力損失0.3bar(在25L/min)
介質溫度0~90℃
防護等級IP65
TX20-GA材質外殼:陽極氧化鋁,活塞:POM塑料
彈簧:不銹鋼,密封:NBR
TX20-GK材質活塞:POM塑料,彈簧:不銹鋼,密封:NBR




型號
壓力bar
最大流量L/min(水)
可調范圍L/min(水)
G  mm
L  mm
H  mm
B  mm
X  mm
重量kg

TX20-008...L(X)008
50
40
0.60(0.1)..8(7)
G1/4
93
36
30
12
0.22(0.50)

TX20-010...L(X)008
50
40
0.60(0.1)..8(7)
G3/8
93
36
30
15
0.20(0.51)

TX20-015...L(X)008
50
40
0.60(0.1)..8(7)
G1/2
93
36
30
15
0.18(0.48)

TX20-020...L(X)008
50
40
0.60(0.1)..8(7)
G3/4
105
36
35
15
0.23(0.65)

TX20-025...L(X)008
50
40
0.60(0.1)..8(7)
G1
105
36
40
15
0.32(0.82)

TX20-008...L(X)015
50
40
1(0.5)...15(13)
G1/4
93
36
30
12
0.22(0.53)

TX20-010...L(X)015
50
40
1(0.5)...15(13)
G3/8
93
36
30
15
0.20(0.51)

TX20-015...L(X)015
50
40
1(0.5)...15(13)
G1/2
93
36
30
15
0.18(0.48)

TX20-020...L(X)015
50
40
1(0.5)...15(13)
G3/4
105
36
35
15
0.23(0.65)

TX20-025...L(X)015
50
40
1(0.5)...15(13)
G1
105
36
40
15
0.32(0.82)

TX20-015...L(X)025
50
40
2(0.8)...25(25)
G1/2
93
36
30
15
0.18(0.48)

TX20-020...L(X)025
50
40
2(0.8)...25(25)
G3/4
105
36
35
15
0.23(0.65)

TX20-025...L(X)025
50
40
2(0.8)...25(25)
G1
105
36
40
15
0.32(0.82)





TX20-
008
G
D
L
015
M
1


TX20-







TX20系列活塞式流量開關


008






螺紋接口G1/4


010






螺紋接口G3/8


015






螺紋接口G1/2


020






螺紋接口G3/4


025






螺紋接口G1



G





內螺紋




D




直流供電24V±20%DC




J




交流供電230V±15%AC





L



陽極氧化鋁外殼





X



不銹鋼外殼






008


設定范圍:0.6...8L/min






015


設定范圍:1...15L/min






025


設定范圍:2...25L/min







M

M12接插件







Z

直接附線








1
1個開關點輸出








2
2個開關點輸出




配件選型




ZL04-
PU
02
M
Z
詳述

ZL04-




M12四芯附線接插件

SL04-




自接線式M12附線接插件


PU



PUR材質



02


2米長



05


5米長



10


10米長




M

母插頭





Z
直型





W
彎型
