一、原理

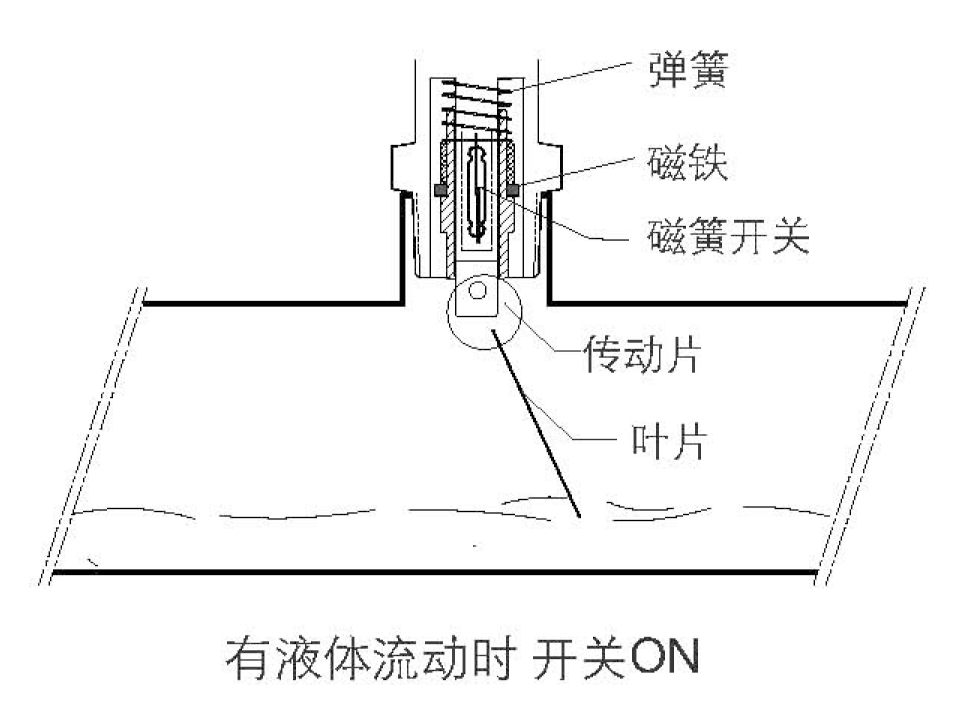

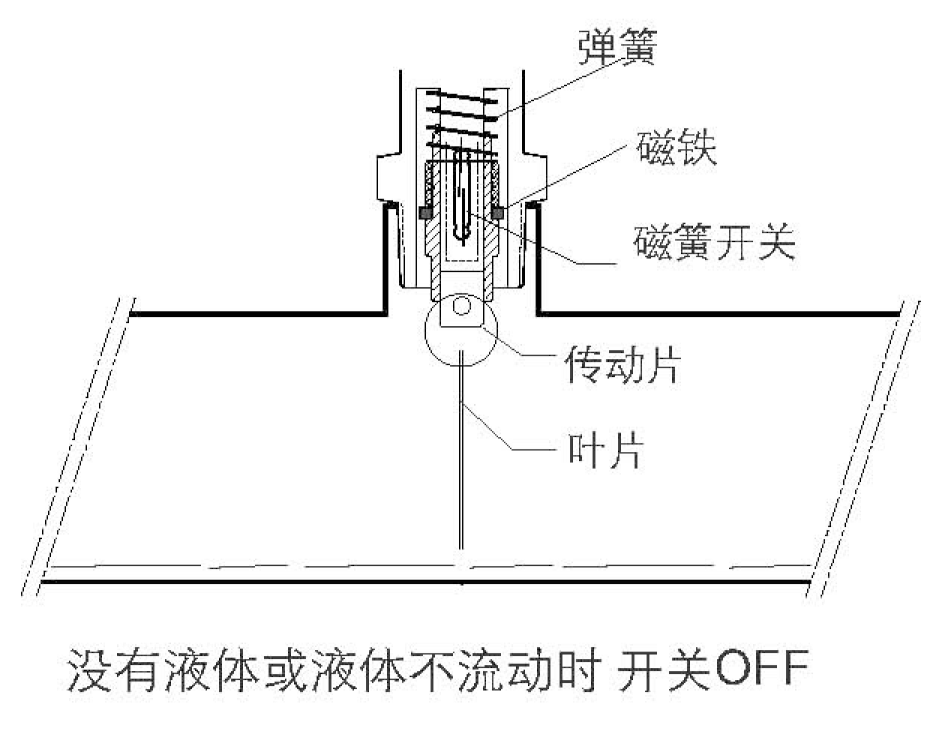

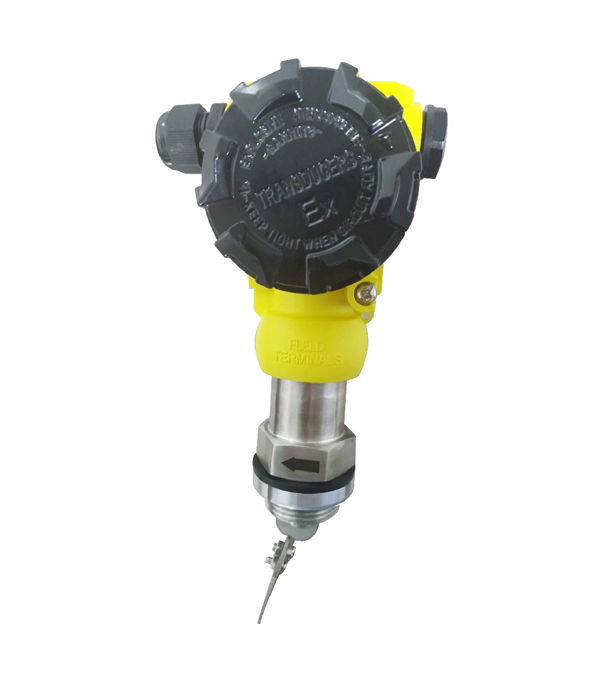

葉片式流動開關是利用水的流動力量帶動葉片，來測試管內液體是否流動，當液體在管路內沒有流動時，彈簧將磁鐵往下壓葉片成垂直，此時磁簧開關無動作，接點在常開（NO）位置。當管路內有液體流動且液體流量足以將葉片推高約20°~30°時，葉片上方至偏心傳動片將磁鐵往上推，而磁鐵的吸力使磁簧開關動作，此時接點接通。由于管徑的不同葉片長度也要隨之改變。

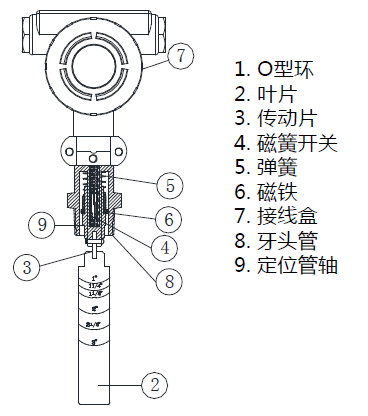

二、結構剖面圖
三、產品規格
| 規格型號 | TX-WF16 |
|---|---|
| 接線盒材質 | Exd II CT6 |
| 操作溫度 | -30℃~100℃ |
| 接液材質 | SUS304 |
| 操作壓力 | Max.355 PSIG |
| 最大容許壓降 | 3PSIG |
| 設定動作點公差 | ±25% |
| 重復動作誤差 | ±5% |
| 接點容量 | 60W220V/200Vdc SPDT |
四、流量控制范圍表
| 葉片長度流量值 加侖/分管路規格 | 1" | 1-1/2" | 2" | 2-1/2" | 3" | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 動作 | 復歸 | 動作 | 復歸 | 動作 | 復歸 | 動作 | 復歸 | 動作 | 復歸 | |
| 1" | 4.7 | 3.9 | 10.9 | 8.3 | 19.9 | 16.1 | ||||
| 1-1/4" | 7.7 | 6.1 | 16.5 | 12.3 | 31.3 | 22.8 | ||||
| 1-1/2" | 5.7 | 4.5 | 13.4 | 9.5 | 25.2 | 18.5 | ||||
| 2" | 8.4 | 6.3 | 15.1 | 12.8 | 29.7 | 21.9 | ||||
| 2-1/2" | 13.9 | 10 | 20.4 | 15.4 | ||||||
| 3" | 17.1 | 12.8 | ||||||||
1加侖=3.7854升
五、安裝步驟
1、葉片長度決定動作點位置。先依據導管尺寸及所希望設定動作點的位置來決定葉片長度，然后在葉片上適當的標記線處，將葉片截斷。（使用者亦可在非標記線處自行截取適當長度）
2、葉片平面與管截面平行安裝，固定在1"NPT牙口上。
3、裝配完成時必須確定產品上流動箭頭"FLOW"的標記與導管平行。（液體流通的管路必須呈水平）
4、流動開關要固定在T接頭時，必須先用止泄帶纏繞好后再裝到牙口上緊鎖即可。

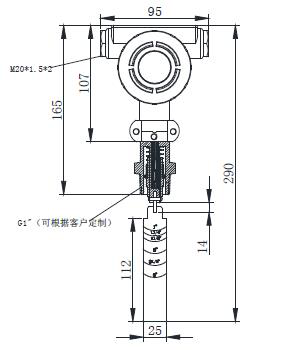

本產品不適合用于1"大小塑料材質導管標準裝配示意圖如下：
六、注意事項
1、請勿超過目錄上表示之壓力及溫度限制，如被測物會產生瞬間壓力或溫度，也必須作此點考慮。
2、由于某些被測液體至密度會改變管內溫度，溫度改變則影響設定位置的刻度；如有此情形發生請與本公司聯絡。
3、本產品設計可以防震，但震動必須減至最低。
4、定時清除管內因被測液體帶來的污染，過分污染會影響葉片動作的情形。
5、入線口處安裝時應注意密封，以防水汽進入。
6、請勿任意修改產品外型。
