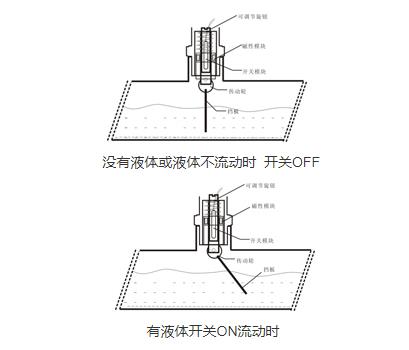

擋板式流量開關的安裝位置一般安裝在水泵出水口到設備出水口的這段管路中,最好不要安裝在水泵的吸入口的管路上,這樣容易使水泵無法正常吸水,水流開關也無法打開,對于這點需要特別注意。擋板式流量開關允許水平(塑料部分在上)和垂直安裝,示意圖如下:


擋板式流量開關的安裝 技術資訊




安裝擋板式流量開關時需要注意管道中的水流方


向一定要和水流開關上部銅殼體上的箭頭方向一致,否則水流開關無法工作。


電氣輸出和流量調整


擋板式流量開關可以根據需要由ACOL工廠進行常開或常閉的SPDT無源干接點輸出,如果客戶現場需要調整可以使用內六角逆時針擰松M3緊定螺絲,小心拔下塑料件,從拔出的相反方向插入,在通常情況下,流量保護值在工廠已經標定好并在型號上能體現出來,且內六角已被紅漆或膠覆蓋,如果現場不得不調整,可以去除頂部的紅漆或膠,松開內六角螺絲,即可通過調整塑料桿(內有磁敏開關)來重新設定流量保護值。對于對水流量要求比較嚴格的還必須在安裝有流量計的測試臺進行重新標定保護流量值,對于對流量要求不高的需要使用萬用表的電阻檔測量流量開關的兩根線的通斷,首先用手模擬水流推動擋板看萬用表上是否出現通斷狀態變化,手推動擋板的力即相當于水流量的大小,調整好后使用內六角小心擰緊M3緊定螺絲,如果擰的過度可能導致磁敏開關的玻璃管破碎而失效。


流量開關輸出開關點設定


常開(N.O)觸點的設定方法


常開點是指無流量或流量少時,開關是斷開的,只有流量增大到一定值時才閉合。塑料桿沿著水流方向移動增加流量設定值,塑料桿沿著水流反方向移動流量減少設定值。


常閉(N.C)觸點的設定方法


常閉點是指無流量或流量少時,開關是閉合的,只有流量增大到一定值時才斷開。塑料桿沿著水流方向移動增加流量設定值,塑料桿沿著水流反方向移動流量減少設定值。
