水流量開關在水系統中的形式:
一般有插入式流量開關和靶式水流量開關兩種。
目前我們常用的為管道式;
水流量開關在水系統中的安裝方法:

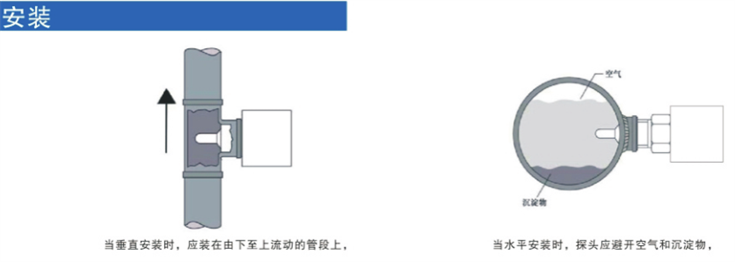

水流量開關安裝前請仔細檢查流量控制器,包裝應完好,外觀應無損傷及變形。水流量開關可安裝在水平管道或液流方向向上的垂直管道中,但不能安裝在液流向下的管道中。當安裝在液流向上的管道時,應考慮到重力影響。需要指出的是一般不要在垂直管段上安裝。
水流量開關一定要安裝在一段直線管道上,其兩邊至少有5倍管徑的直線行程,同時必須注意管道中液流方向必須與控制器上箭頭方向相一致。其接線端子應在易于接線的位置。
水流量開關安裝及接線時,請注意以下事項:
絕對禁止扳手碰撞水流量開關底板,導致流量控制器變形失效。為避免觸電及損害設備,在接線或進行調試時,應切斷電源。
接線時,絕對禁止調節除微動開關接線端子、接地螺絲外的其他螺絲。并應注意,微動開關接線時不能用力過猛,否則將使微動開關本身位置位移,導致流量控制器失效。
接地必須使用專用接地螺絲,不能隨意拆卸安裝螺釘,否則將導致控制器變形失效。
