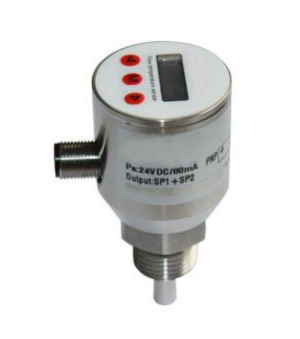

一、原理特點
基于熱式原理,在密封的探頭內包含兩個電阻,其中一個被加熱作為探測電阻,另一個未被加熱作為基準電阻,當介質流動時,加熱電阻上的熱量被帶走,電阻值被改變,兩個電阻差值被用作判斷流速的依據。無活動部件,免維護,安裝方便,一種型號適用于多種管徑要求,開關量連續可調,極低的壓力損失,結構緊湊,OLED顯示流動趨勢及開關狀態,集成一體化溫度測量功能,支持溫度報警與遠程測量。
-全新數字化設計
-取代傳統熱式流量開關
-集成溫度一體化功能
-節省安裝空間
二、技術參數
流量范圍 | 1...150cm/s(水),3...300cm/s(油),20...2000cm/s(空氣) |
溫度范圍 | -20...80℃ |
信號輸出 | 溫度(PNP/NPN,模擬量0/4...20mA,0/1-5/10V) 流量(PNP/NPN,模擬量0/4...20mA,0/1-5/10V) |
供電 | 24V±20%DC |
接通電流 | 最大400mA(PNP或NPN型) |
電流消耗 | <100mA |
流量指示 | OLED(0.96寸) |
溫度顯示 | OLED(0.96寸) |
設定方式 | 按鍵設定 |
耐壓范圍 | 100bar(高壓訂制400bar) |
溫度梯度 | ≤4℃/S |
響應時間 | 1—13s,典型值2s |
初始化時間 | 約<8s |
電氣保護 | 反相,短路,過載保護 |
防護等級 | IP67 |
介質溫度 | -20-80°C |
環境溫度 | -20-80°C |
存儲溫度 | -20-100°C |
接線方式 | M12接插件/直接附線 |
材質 | 304SS不銹鋼 |
外殼 | 不銹鋼 |
重量 | 約0.4kg |
三、產品應用
水油氣體通用,氣液兩用型,低流速報警,可用于氣動和液壓系統,可用于循環水,切削液及潤滑油的斷流檢測,以及泵的空轉保護。
四、面板示意圖
五、接線圖
六、尺寸圖
七、選型表
TXZLT200- | P | G12M | - | 詳述 |
TXZLT200- | TXZLT200一體式溫度流量開關 | |||
P | PNP輸出信號 | |||
N | NPN輸出信號 | |||
G12M | 接口螺紋G1/2外 | |||
G14M | 接口螺紋G1/4外 | |||
R12M | 接口螺紋R1/2外 | |||
R14M | 接口螺紋R1/4外 | |||
M18K | 接口螺紋M18×1.5內螺紋 配合安裝附件使用方便于現場安裝方向旋轉調節 | |||
L25 | 探桿長度L=25mm(≤DN10) | |||
L30 | 探桿長度L=30mm(≥DN15) | |||
L50 | 探桿長度L=50mm(≥DN32) |
*出廠標配電氣連接M12航插件專用2米線
*支持特殊定制
