一. 概述
TXZL12防爆流量開關可廣泛應用于石油、化工、電力、冶金等易燃易爆場所流量檢測。
TXZL12防爆流量開關是基于L.V.King熱交換原理設計的,前端安裝一個流量傳感器,與介質接觸部分有兩個探針。一個測量介質溫度,另一個測溫并被加熱,當沒有介質流動時兩個探針的溫差最大,有介質流動時兩個探針溫差變小,溫差的大小只與介質的流速有關,流速越大溫差越小,流速越小溫差越大,不流動時溫差最大,同時與介質自身的導熱性溫度有關,當流速低于或上與某一設定值時,繼電器接通或者斷開,輸出開關量信號。
本產品防爆標志為ExdIICT6 Gb,符合GB3836.1和GB3836.2相關標準要求。適用于爆炸性危險環境的ⅡC級,引燃溫度組別T6組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。
備注:使用該儀器時,嚴禁帶電開蓋及操作。
二. 產品特點
l 無機械可動部件,耐腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;
l 探測探頭與信號處理電路一體設計,安裝使用極為方便;
l 內置溫度補償電路,介質及環境溫度對流體的流速所造成的誤差減到最??;
l 優選新型電路,電路發熱小,器件貼片安裝,可靠性高;
l 本產品內置繼電器,僅輸出開關量信號。
三.主要技術參數
電壓 | 24VDC |
---|---|
環境溫度 | -20~80℃ |
相對濕度 | 5%~95% |
公稱壓力 | 0~10Mpa |
氣體流速 | 0~30m/s |
液體流速 | 0~10m/s |
防護等級 | IP65 |
防爆標志為 | Exd Ⅱ CT6 Gb |
安裝方式 | 螺紋G3/4 |
四.選型表
TXZL12 | B-G34 | CT6 | H | D | C | R | C | 詳述 |
---|---|---|---|---|---|---|---|---|
TXZL12 | TXZL12防爆流量開關 | |||||||
B-G34 | 接口螺紋尺寸G3/4 | |||||||
B-G12 | 接口螺紋尺寸G1/2 | |||||||
CT6 | 防爆等級:Exd II CT6 | |||||||
H | 接口螺紋:外螺紋 | |||||||
D | 直流24V±20%供電 | |||||||
C | 繼電器輸出 | |||||||
R | 常開+常閉輸出(SPDT) | |||||||
C | 傳感器桿長30mm |

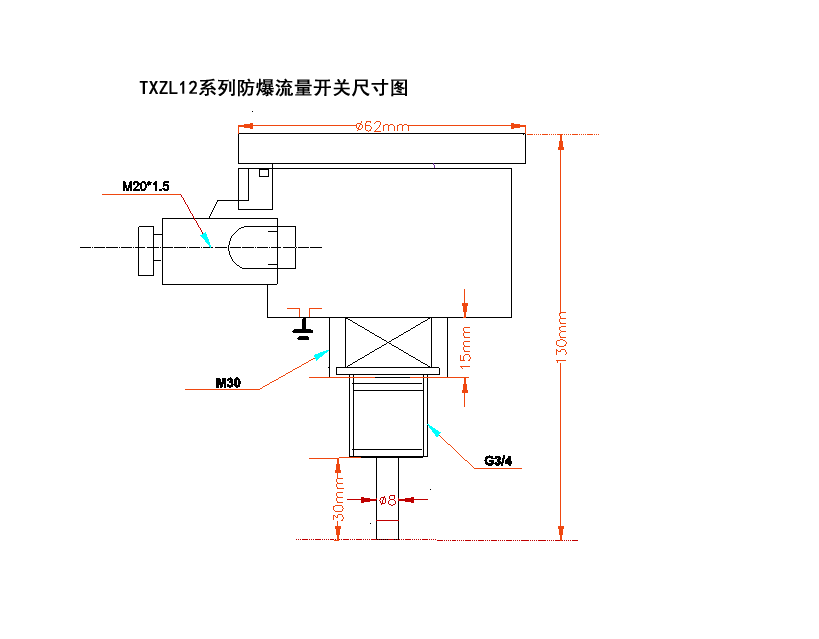

五. 尺寸圖
