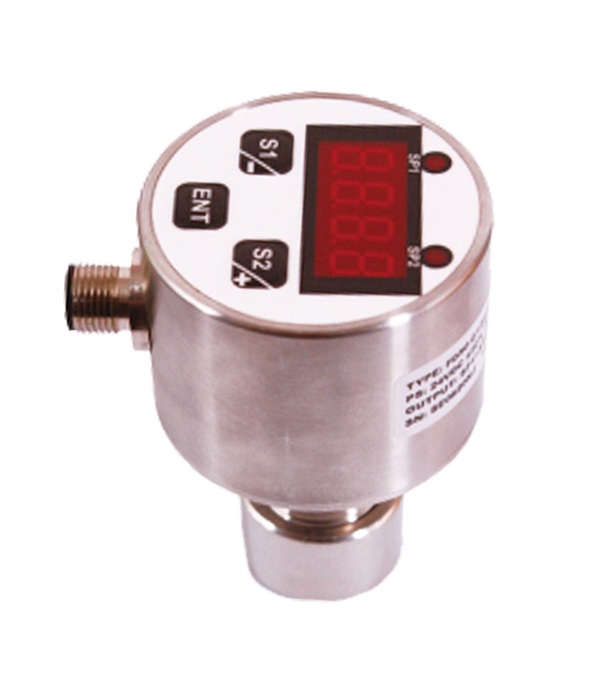

一、概述
熱傳溫差的原理并不復雜,它是利用熱的傳播擴散特性,將高溫區域向低溫區域傳遞熱量,應用在流量檢測方面,表現區域溫差的值對應流量的大小。
熱傳溫差的工作原理,在封閉的探頭內放置發熱模塊及感溫模塊,探頭的熱傳溫差值與被測量介質流速密切相關,當管道內介質以穩定的流速流動時,感應模塊接收到發熱模塊感測的是一個固定值。當流過探頭的流速發生變化時,感熱模塊會傳出隨之變化的溫差信號,經過處理器將對應流速的結果輸出。
二、特點
1、同時檢測流量和溫度的變化,并能信號輸出;
2、沒有任何活動部件,因此與機械式流量開關相比它不會因為腐蝕、斷裂、擋板變形等原因而造成失靈;
3、適用于不同介質的流量監控,包括一些不純凈的液體和氣體介質;
4、插入式安裝方式,滿足多種管徑安裝要求;
5、流量監測范圍寬,精度高,可滿足客戶對流體不同流速的控制要求;
6、數字顯示介質流動的狀態;
7、按鍵設置參數,操作簡便;
8、超長的使用壽命與免維護設計相結合,讓您的設備彰顯巨大的競爭優勢。
三、適用場合
諸多的產品優勢已經在工業電爐、焊接設備、激光設備、微波設備、玻璃機械、潤滑機械、印刷機械、機床,已經大型變壓器等領域得到充分的發揮。
基本參數 |
---|
介質 | 液體,氣體 |
---|
監控功能 | 報警指示 | LED(red) |
---|
信號輸出 | 繼電器,PNP,模擬4...20mA |
最大負載 | 繼電器<1A;PNP<150mA;模擬<500Ω |
溫度范圍 | 介質 | -20℃~80℃ |
---|
環境 | -20℃~80℃ |
電氣參數 |
---|
工作電壓 | DC24V (18~32V) |
---|
空載電流 | <80 mA |
---|
狀態指示 | 4位7段LED指示燈 |
---|
防護等級 | IP67 |
---|
接插件 | M12接插件,五芯 |
---|
流量監控 |
---|
調整范圍 | 水 | 1~150 cm/s |
---|
油 | 3~300 cm/s |
氣 | 200~2000 cm/s |
重復精度 | ±2 % |
---|
初始化時間 | 大約18s |
---|
機械參數 |
---|
耐壓 | 100 bar |
---|
材質 | 外殼 | 不銹鋼 |
---|
探頭 | 不銹鋼 |
重量 | 0.4kg |
---|
TXZLT100- | G12 | E | D | P | P | N | Q | 詳述 |
---|
TXZLT100- |
|
|
|
|
|
|
| 流量溫度一體監控器 |
| G12 |
|
|
|
|
|
| 接口螺紋 G1/2 |
| G14 |
|
|
|
|
|
| 接口螺紋 G1/4 |
|
| E |
|
|
|
|
| 外螺紋 |
|
|
| D |
|
|
|
| 直流24V±20%供電 |
|
|
|
| N |
|
|
| 無SP1輸出 |
|
|
|
| P |
|
|
| SP1-PNP輸出 |
|
|
|
| R |
|
|
| SP1-常開+常閉輸出 |
|
|
|
|
| N |
|
| 無SP2輸出 |
|
|
|
|
| P |
|
| SP2-PNP輸出 |
|
|
|
|
| R |
|
| SP2-常開+常閉輸出 |
|
|
|
|
|
| A |
| 標準4-20mA輸出 |
|
|
|
|
|
|
| Q | M12接插件式 |
|
|
|
|
|
|
| C | 直接附線式 |
配件選型
CE | 05 | - | F | I | 02 | 詳述 |
---|
CS |
|
|
|
|
| 自接線式 |
CE |
|
|
|
|
| 附線式 |
| 04 | - |
|
|
| 4芯 |
| 05 | - |
|
|
| 5芯 |
|
|
| F |
|
| 母插頭 |
|
|
|
| I |
| 直頭 |
|
|
|
| L |
| 彎頭 |
|
|
|
|
| 02 | 2米 |
|
|
|
|
| NA | 需要長度 |
